Coeficientul pierderilor de sarcină pentru polipropilenă

Gestionarea pierderilor de apă din rețelele de alimentare reprezintă una dintre cele mai mari provocări ale infrastructurii moderne. Detectarea, reducerea și prevenirea acestor pierderi necesită o înțelegere profundă a comportamentului apei în conducte și sisteme de transport.

Ecuația Darcy-Weisbach oferă o metodă precisă pentru calcularea pierderilor de sarcină datorate frecării în conductele sub presiune, ajutând inginerii să proiecteze și să optimizeze rețelele pentru a reduce pierderile inutile. Această ecuație este fundamentală în studiul mecanicii fluidelor și al hidraulicii inginerești.

Formula Hazen-Williams simplifică analiza fluxului în rețelele de apă potabilă, facilitând evaluarea rapidă a performanței conductelor, în special în cazurile de flux turbulent. Prin corelarea acestor formule cu domeniul pierderilor de apă, descoperim cum principiile fundamentale ale hidraulicii stau la baza unor soluții practice pentru creșterea eficienței rețelelor de alimentare și reducerea impactului pierderilor asupra resurselor de apă.

Sisteme hidraulice și componentele lor

Funcționarea unui sistem hidraulic implică o serie de componente esențiale, printre care se numără rezervorul, pompele, conductele, distribuitoarele și cilindrii hidraulici. Fiecare componentă joacă un rol crucial în transmiterea energiei prin intermediul fluidului hidraulic.

Rezervorul de ulei

Rezervorul asigură stocarea lichidului hidraulic, răcirea acestuia și separarea impurităților. În mod uzual, rezervorul este realizat din tablă de oțel. Un exemplu de construcție a unui rezervor de ulei este prezentat în figura 6.25.

Gura de umplere (1) este prevăzută cu un filtru, care asigură filtrarea preliminară a uleiului. La unele construcții, umplerea se realizează prin filtrul (6), care este prevăzut cu un capac detașabil. Aerisitorul (2) asigură legătura rezervorului cu atmosfera, astfel încât lichidul din rezervor să se găsească la presiune atmosferică. Capătul conductei de aspirație (3) a pompei se găsește la înălțimea h față de fundul rezervorului, evitându-se astfel aspirația impurităților sedimentate la partea inferioară a rezervorului. De regulă, h este mai mare decât 2d₀ (unde d₀ este diametrul conductei de aspirație). Capătul inferior al conductei de retur (4) se găsește sub cota de nivel minim a lichidului, astfel ca acesta să nu intre în contact cu aerul. Conducta de retur se amplasează la o distanță cât mai mare de conducta de aspirație, pentru ca bulele de aer evacuate din conducta de retur să nu fie aspirate de către pompă; la unele construcții, între cele două conducte se găsește un perete despărțitor (5).

Conductele

Conductele sunt elemente de legătură ale sistemului hidraulic și asigură transportul lichidului între diferitele componente. Acestea pot fi rigide sau flexibile.

• Conductele rigide sunt țevi metalice, prevăzute la capete cu racorduri (figura 26) care permit cuplarea elementelor sistemului hidraulic. Etanșarea se realizează fie cu ajutorul unor suprafețe conice, fie prin intermediul unor garnituri. Diametrul interior al acestor conducte este de 4…32 mm, grosimea pereților conductei fiind cuprinsă între 1,5 și 4 mm.
• Conductele flexibile se utilizează pentru realizarea legăturilor la elementele hidraulice aflate în mișcare. Se folosesc furtunuri din cauciuc, cu inserții textile și/sau metalice pentru creșterea rezistenței mecanice. Racordurile flexibile sunt prevăzute la capete cu nipluri și manșoane, permițând conectarea la celelalte componente ale sistemului.

Distribuitoarele

Distribuitoarele sunt dispozitive care direcționează fluxul de lichid hidraulic către diferite actuatoare (cilindri, motoare hidraulice), controlând astfel mișcarea acestora. Ele pot fi acționate manual, mecanic, electric sau hidraulic.

În figura 7.9 este prezentată construcția unui distribuitor principal și a sistemului său de acționare. În poziția "neutru" (poziția din fig. 7.9), uleiul sub presiune pătrunde în spațiul (B), iar de aici, prin degajarea (g) și orificiul (o), ajunge la supapa de trecere (St); pistonul acesteia este deplasat către stânga, arcul (2) fiind comprimat. În momentul în care, datorită deplasării supapei de trecere, orificiile (b) ajung în dreptul orificiilor (a), uleiul din zona (B) trece prin aceste orificii, ajunge în interiorul supapei de trecere și, de aici, în spațiul (E). În continuare, prin canalul (f), uleiul ajunge în spațiul (F) și apoi este trimis către rezervor.

Ridicarea mașinii agricole aflate pe ridicător se obține prin deplasarea în sus a manetei (m₁). Pârghia (r), fiind fixată excentric pe axul (4) al manetei (prin intermediul bolțului 5), este deplasată în jos și împinge către dreapta sertarul (S), prin intermediul bolțului (3), arcul (1) fiind comprimat. Astfel, fața din dreapta a supapei de trecere (St) este pusă în legătură cu spațiul (F) (prin degajarea (g) și orificiile (o)), deci este pusă în legătură cu rezervorul. Arcul (2) împinge supapa către dreapta, comunicarea dintre orificiile (a) și (b) se întrerupe și astfel se întrerupe și refularea uleiului către rezervor. În schimb, uleiul sub presiune trece prin canalul (d), deschide supapa de sens unic (S₂) și ajunge la cilindrul hidraulic (Ch) al ridicătorului; mașina agricolă este astfel ridicată.

Coborârea mașinii agricole are loc prin rotirea manetei (m₁) în jos (sensul C). Astfel, pârghia (r) se ridică, arcul (1) deplasează sertarul (S) către stânga, până când șurubul (t) apasă tija (i), deschizând supapa de descărcare (Sd). Uleiul din cilindrul hidraulic trece prin canalul (e), supapa de descărcare (Sd) și ajunge în spațiul (E). De aici, uleiul ajunge la rezervor, trecând prin canalul (f) și spațiul (F). Mașina agricolă aflată pe ridicător coboară sub acțiunea greutății proprii.

Viteza de coborâre a mașinii agricole este influențată de rezistența hidraulică (RH) și de construcția supapei de descărcare (Sd). De asemenea, distribuitorul principal (D₃) este utilizat pentru acționarea cilindrului hidraulic cu simplă acțiune (Ch₃) al ridicătorului hidraulic, uleiul sub presiune trecând prin supapa de sens unic (S₂). În poziția "neutru", uleiul sub presiune refulat de către pompă deschide supapa de trecere (St), putând astfel ajunge în rezervorul (R). Coborârea ridicătorului are loc în momentul în care distribuitorul deschide supapa de descărcare (Sd).

Trebuie remarcat faptul că schema prezentată nu permite acționarea simultană a distribuitorului (D₁) sau (D₂) și a distribuitorului (D₃) al ridicătorului hidraulic.

În momentul apariției unei suprapresiuni (de exemplu, atunci când pistonul cilindrului hidraulic ajunge la capăt de cursă), presiunea din sistem crește și devine suficient de mare pentru a acționa distribuitorul de comandă (DC); acesta comandă retragerea tijei cilindrului (C) și astfel sertarul distribuitorului (D₂') este eliberat, deplasându-se, sub acțiunea arcului său, în poziția "neutru". Același lucru se întâmplă și atunci când distribuitorul (D₂) este trecut în poziția "coborât" (C₂). În poziția "flotant", alimentarea cu ulei sub presiune a distribuitorului de comandă este anulată, fiind anulată astfel acțiunea mecanismului automat de revenire în poziția "neutru".

Construcția distribuitorului principal și a sistemului său de acționare sunt prezentate în fig. 7.9. Uleiul sub presiune ajunge la cilindrul hidraulic (Ch) al ridicătorului, iar mașina agricolă este astfel ridicată. Coborârea mașinii agricole are loc prin rotirea manetei (m₁) în jos (sensul C). Astfel, pârghia (r) se ridică, arcul (1) deplasează sertarul (S) către stânga, până când șurubul (t) apasă tija (i), deschizând supapa de descărcare (Sd). Uleiul din cilindrul hidraulic trece prin canalul (e), supapa de descărcare (Sd) și ajunge în spațiul (E). De aici, uleiul ajunge la rezervor, trecând prin canalul (f) și spațiul (F). Mașina agricolă aflată pe ridicător coboară sub acțiunea greutății proprii.

Legea lui Darcy și coeficientul pierderilor de sarcină

Legea lui Darcy este o lege fizică ce descrie curgerea unui fluid printr-un mediu poros. Aceasta a fost formulată de inginerul francez Henry Darcy în 1856, pe baza experimentelor sale privind fluxul de apă prin straturi de nisip. Deși nu a urmat o pregătire formală în inginerie, fiind în mare parte autodidact, contribuția sa la înțelegerea curgerii fluidelor în medii poroase este fundamentală.

Ecuația Darcy-Weisbach, derivată din această lege, permite calcularea pierderilor de sarcină datorită frecării în conducte: h_f = f * (L/D) * (v²/2g), unde:

• h_f este pierderea de sarcină (în metri coloană de fluid)
• f este coeficientul de pierderi de sarcină (adimensional)
• L este lungimea conductei (în metri)
• D este diametrul interior al conductei (în metri)
• v este viteza medie a fluidului (în m/s)
• g este accelerația gravitațională (aproximativ 9.81 m/s²)

Coeficientul pierderilor de sarcină (f) depinde de regimul de curgere (laminar sau turbulent) și de rugozitatea relativă a conductei (ε/D, unde ε este rugozitatea absolută a peretelui conductei).

Factori care influențează coeficientul de pierderi de sarcină

Coeficientul f este influențat de următorii factori:

• Regimul de curgere: Pentru curgerea laminară (număr Reynolds Re < 2300), f = 64/Re. Pentru curgerea turbulentă (Re > 4000), f depinde de rugozitatea relativă și de numărul Reynolds.
• Rugozitatea conductei: Materialul din care este fabricată conducta și starea suprafeței interioare a acesteia determină rugozitatea. Polipropilena, fiind un material plastic, prezintă o rugozitate interioară redusă comparativ cu metalele, ceea ce contribuie la pierderi de sarcină mai mici.
• Diametrul conductei: Un diametru mai mare al conductei, la aceeași viteză de curgere, duce la o pierdere de sarcină totală mai mică, dar coeficientul f poate varia.
• Vâscozitatea fluidului: Vâscozitatea influențează numărul Reynolds și, implicit, regimul de curgere și coeficientul f.

Coeficientul pierderilor de sarcină pentru polipropilenă

Conductele din polipropilenă (PP) sunt utilizate pe scară largă în instalațiile sanitare, de încălzire și de transport al apei datorită rezistenței chimice, durabilității și costului redus. Suprafața interioară netedă a polipropilenei se traduce printr-un coeficient de pierderi de sarcină (f) semnificativ mai mic comparativ cu conductele metalice, în special în regim de curgere turbulentă.

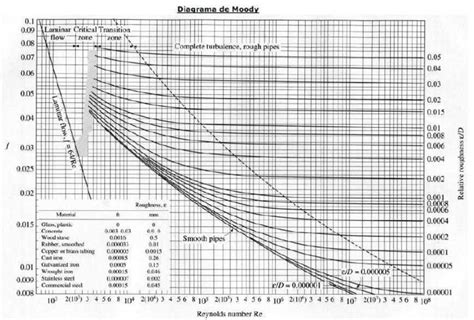

Valorile coeficientului f pentru polipropilenă sunt, în general, mai scăzute, ceea ce duce la pierderi de presiune mai mici în sistem. Acest lucru permite utilizarea unor pompe cu putere mai mică sau operarea la debite mai mari cu aceeași presiune disponibilă. Pentru calculul precis al pierderilor de sarcină în conductele de polipropilenă, se pot utiliza diagrame Moody sau formule empirice specifice, care iau în considerare numărul Reynolds și rugozitatea echivalentă a polipropilenei.

Prin utilizarea materialelor cu rugozitate redusă, cum este polipropilena, și prin aplicarea corectă a ecuațiilor de calcul al pierderilor de sarcină, inginerii pot optimiza proiectarea sistemelor hidraulice, asigurând o funcționare eficientă și reducând costurile operaționale.
