Rulmenții cu role conice reprezintă componente esențiale în numeroase aplicații industriale și auto, fiind proiectați special pentru a gestiona sarcini combinate, adică forțe care acționează simultan atât în direcție radială, cât și axială.
Caracteristici și avantaje ale rulmenților cu role conice FAG
Rulmenții cu role conice FAG pot suporta încărcări mari, atât radiale, cât și axiale, dispunând de un domeniu larg de turații utilizabile. Datorită unei distanțe efective mari între rulmenți, aceștia preiau eficient forțele și garantează o ghidare precisă și rigidă a arborelui.
Un avantaj major al acestui tip de rulment este faptul că este, de obicei, demontabil: inelul interior cu rolele (conul) poate fi montat separat de inelul exterior (cupa). Această caracteristică, împreună cu faptul că sunt ajustabili, face rulmenții cu role conice ușor de instalat.
Rulmenți cu role conice în calitatea X-life
Numeroase serii de rulmenți cu role conice FAG sunt disponibile în calitatea X-life, oferind o capacitate mare de încărcare, fiabilitate și eficiență energetică. Pentru a îndeplini cerințele X-life, s-au optimizat geometria, suprafețele, precizia dimensională și de rulare, precum și materia primă și tratamentul termic.
Construcția și funcționarea rulmenților cu role conice

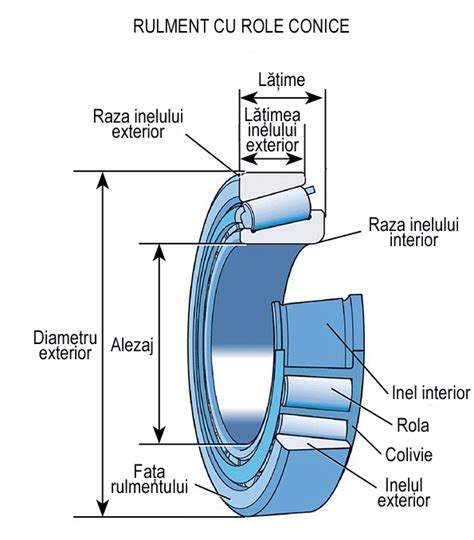

Rulmenții cu role conice sunt proiectați astfel încât cupele, conurile și rolele au suprafețele conice ale căror vârfuri converg într-un punct comun. Aceștia sunt formați dintr-un inel interior (con), un inel exterior (cupă), o colivie și role care sunt profilate pentru a distribui sarcina uniformă.
Rolele pot fi configurate în așa fel încât liniile de contact dintre role și calea de rulare converg sau diverg către axa de rotație. Rulmenții cu două rânduri care diverg cresc rigiditatea arborelui pe care sunt montați, în timp ce rulmenții care converg nu fac acest lucru.
Alte configurații pentru rulmenții cu două rânduri includ un singur inel exterior și două inele interioare, sau două inele exterioare și un singur inel interior.
Tipuri și capacități de încărcare ale rulmenților cu role conice
Rulmenții cu role conice pot fi pe un singur rând, pe două rânduri sau pe patru rânduri.
- La rulmenții cu un singur rând, capacitatea de încărcare axială este de aproximativ 60% din capacitatea radială. Aceștia sunt capabili să suporte sarcină radială și axială într-o singură direcție, simultan. Deoarece o componentă axială de forță este produsă când acest tip de rulment este încărcat radial, doi sau mai mulți rulmenți trebuie potriviți și utilizați împreună.
- Rulmenții cu două rânduri au o mai mare capacitate de încărcare radială și pot suporta sarcini axiale în ambele direcții.

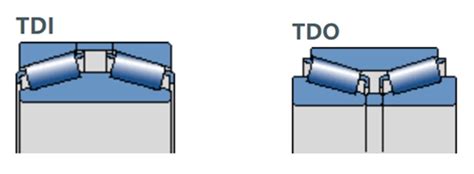

Există tipuri de rulmenți standard, medii și abrupt, care diferă prin dimensiunea unghiului de contact. Acești rulmenți sunt împărțiți în tipul TDO, care are o cupă dublă și două conuri pe un singur rând, și tipul TDI, care are două cupe cu un singur rând și un con dublu. Ambele tipuri suportă sarcini radială și axială în ambele direcții. De asemenea, ambele tipuri suportă sarcini sub formă de cuplu; cu toate acestea, tipul TDO este superior tipului TDI, deoarece distanța dintre centrele sarcinii este mai mare în tipul TDO.
Specificații importante pentru selecția rulmenților cu role conice
Dimensiunea alezajului și a diametrului exterior sunt specificații importante de luat în considerare atunci când se selectează rulmenți cu role conice. Dimensiunea alezajului este cea mai mică dimensiune a rulmentului. Alte specificații importante includ lățimea totală, viteza nominală (ulei), sarcina axială statică, sarcina radială statică, sarcina axială dinamică și sarcina radială dinamică.
Pentru a selecta modelul potrivit, este recomandat să căutați codul de pe piesa veche (ex: 30206, 32210) sau să măsurați cele trei cote esențiale: diametrul interior (d), diametrul exterior (D) și lățimea totală (T).
Tehnologii inovatoare: Rulmenții LFT Koyo
Rulmenții LFT (Low Friction Torque) produși de Koyo au fost dezvoltați cu scopul de a reduce momentul de rotație în rulmenții standard cu role conice, îmbunătățindu-le astfel eficiența. Specificația LFT Koyo reduce momentul de rotație cu până la 75% în comparație cu rulmenții conici convenționali.
Koyo oferă o gamă largă de produse standard și speciale pentru aplicații auto și industriale, cu un raport preț/calitate atractiv. 15% dintre vânzările globale JTEKT sunt dedicate pieței AM (Aftermarket).
Cursul 20a Introducere în rulmenții cu role conice
Rulmenții cu role conice sunt componente de precizie, disponibile în diverse serii, precum seria 30200, 32200 și altele, fiecare adaptată unor cerințe specifice de sarcină și viteză.
