Cum se calculează tensiunea pe o rezistență de sarcină

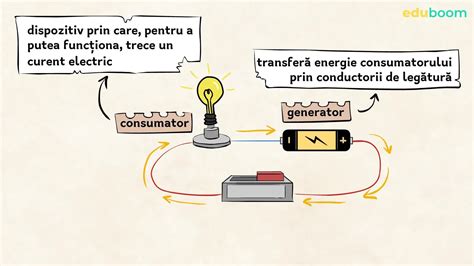

Conceptele de bază asociate cu electricitatea sunt: electronii, curentul și tensiunea și rezistența electrică, toate cele patru fiind interdependente. Unele materiale sunt conductoare, ceea ce înseamnă că, atunci când li se aplică energie, de exemplu, atunci când se conectează o baterie, electronii vor circula prin ele sub influența tensiunii, adică electronii vor trece de la un atom la altul.

Tensiunea este exprimată în volți (V). Cu cât tensiunea este mai mare, cu atât mai mulți electroni vor trece prin conductor. Intensitatea unui curent electric reprezintă numărul de electroni care circulă printr-un conductor. Această cantitate este exprimată în amperi (A). Curentul electric este direcționat de la borna pozitivă la cea negativă a bateriei. Tensiunea face ca electronii să se miște, în timp ce rezistența electrică limitează intensitatea curentului respectiv.

Rezistența electrică: concepte și unități

Deși un conductor este o substanță cu proprietăți care favorizează circulația curentului, atomii săi inhibă, de asemenea, mișcarea sarcinii într-o anumită măsură. Prin urmare, tensiunea aplicată la capetele firului induce un curent a cărui intensitate este strict definită și limitată. Aceasta depinde nu numai de tensiune, ci și de dimensiunile, materialul și temperatura cablului.

Proprietățile electrice ale materialelor și substanțelor, adică și caracteristicile conductoarelor și ale componentelor conductoare, depind de temperatură. Valorile rezistivității și rezistenței sunt de obicei date cu mențiunea că se aplică la o anumită valoare de temperatură, care este de obicei temperatura camerei.

Cablurile de conectare trebuie să se caracterizeze prin cea mai bună conductivitate posibilă, adică cea mai mică rezistență posibilă. Circuitele electrice și electronice, pe de altă parte, utilizează foarte des elemente numite rezistențe sau rezistoare, a căror sarcină este de a realiza o anumită rezistență necesară pentru funcționarea eficientă a unui circuit.

Combinarea rezistențelor

Dacă ne lipsește un rezistor de o anumită valoare, putem încerca să le combinăm pe cele de o valoare diferită, dar în număr mai mare. Dacă sunt conectate în serie, valoarea obținută va fi pur și simplu suma valorilor rezistențelor tuturor rezistențelor conectate, adică prin conectarea rezistențelor în serie, creștem rezistența circuitului în cauză. Pentru a micșora rezistența unui circuit rezistențele trebuie conectate în paralel.

Măsurarea rezistenței și interpretarea rezultatelor

Măsurătorile rezistenței sunt adesea utilizate pentru a testa starea unei componente sau a unui circuit. Cu cât rezistența este mai mare, cu atât fluxul de curent este mai mic, astfel încât o valoare ridicată și anormală a rezistenței poate fi cauzată (printre altele) de deteriorarea conductoarelor din cauza coroziunii sau a arderii. În plus, toți conductorii degajă o anumită cantitate de căldură, astfel încât supraîncălzirea este adesea o problemă de rezistență.

Pe de altă parte, cu cât rezistența este mai mică, cu atât fluxul de curent este mai mare. Cauzele posibile pentru această stare ar putea fi: deteriorarea izolatorilor din cauza supraîncălzirii sau a umidității.

Multe componente, de exemplu, elementele de încălzire sau rezistențele, au o valoare fixă a rezistenței. Aceste valori sunt de obicei tipărite pe plăcuța de identificare sau pot fi găsite în documentația componentei. Dacă este specificat un interval de toleranță, valoarea rezistenței măsurate trebuie să se încadreze în acest interval.

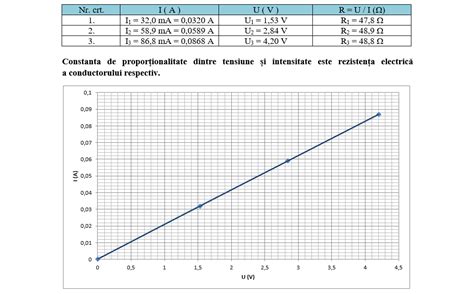

Legea lui Ohm și calculul rezistenței

Rezistența nu poate fi măsurată într-un circuit în funcțiune. Prin urmare, inginerii electricieni implicați în găsirea și repararea defecțiunilor calculează adesea valoarea acestuia după ce măsoară tensiunea și curentul prin aplicarea legii lui Ohm. Legea lui Ohm este o lege fundamentală a circuitelor electrice conform căreia curentul electric (I) care trece printr-un conductor este proporțional cu tensiunea (U) aplicată la capetele sale. În această formulă, rezistența apare sub litera R.

Formula legii lui Ohm este: U = I * R, unde:

• U este tensiunea în volți (V)
• I este curentul în amperi (A)
• R este rezistența în ohmi (Ω)

Pentru a calcula tensiunea pe o rezistență de sarcină, putem rearanja legea lui Ohm:

U_rezistență = I_curent * R_rezistență

Aceasta înseamnă că, dacă cunoaștem curentul care trece prin rezistență și valoarea rezistenței sale, putem calcula tensiunea căzută pe acea rezistență.

Măsurarea practică a rezistenței și tensiunii

Înainte de măsurarea rezistenței, este esențial să se întrerupă alimentarea cu energie electrică a circuitului. Bateria aparatului de măsură furnizează o tensiune mică și suficientă pentru măsurare, în timp ce prezența oricărei alte tensiuni poate avea consecințe neplăcute - de la citiri incorecte până la distrugerea aparatului de măsură.

Pe lângă scoaterea bateriei sau deconectarea sursei de alimentare sau scoaterea cablului din priză în cazul dispozitivelor alimentate de la rețeaua electrică, merită, de asemenea, să verificați tensiunea de curent continuu a componentelor pe care intenționați să le măsurați și să descărcați orice condensator electrolitic, deoarece acesta poate furniza tensiune în zona testată.

Există rezistențe care pot fi măsurate cu componenta conectată la circuit, dar în multe cazuri acest lucru nu este posibil deoarece alte componente oferă o cale alternativă pentru curent și introduc o eroare de măsurare, ceea ce duce la un rezultat mai mic decât cel corect. În multe cazuri, va fi necesară dezlipirea unui capăt al componentei testate.

Pași pentru măsurarea rezistenței cu un multimetru

1. Setați aparatul de măsură pe rezistență (Ω).
2. Dacă aparatul de măsură stabilește automat intervalul, nu mai trebuie făcut nimic. Lăsați-l să „ruleze” prin intervale și veți obține valoarea rezistenței.
3. Dacă aparatul de măsură utilizat nu are această funcționalitate, va trebui să începeți cu intervalul cel mai mic și să creșteți până când obțineți o citire.
4. Rezistența nu are polaritate, astfel încât puteți aplica sondele pe picioare în orice mod doriți.

Polaritatea contează, totuși, atunci când se verifică rezistența unei diode sau a unui alt semiconductor. Apoi trebuie să schimbați capetele pentru a vedea în ce direcție rezistența este mai mică. Un semiconductor nu conduce decât într-o singură direcție, astfel încât un element eficient ar trebui să prezinte o valoare apropiată de infinit într-o direcție și aproape zero în cealaltă.

Măsurarea tensiunii

Pentru a măsura cu precizie tensiunea unei baterii, încep prin a utiliza un multimetru digital calibrat, setat la intervalul de tensiune continuă corespunzător, de obicei mai mare decât tensiunea nominală a bateriei. Mă asigur că toate conexiunile sunt curate și fără coroziune pentru a reduce rezistența de contact. Apoi, conectez sondele multimetrului - sonda roșie la borna pozitivă și sonda neagră la borna negativă - asigurând în același timp o conexiune stabilă. Pentru citiri precise, măsor în condiții de sarcină fără sarcină, cu excepția cazului în care este necesară testarea sarcinii. În plus, efectuez măsurarea într-un mediu cu temperatură controlată, deoarece temperaturile extreme pot afecta citirile de tensiune.

Rezistența internă a bateriei

Înțelegerea rezistenței interne a bateriei este crucială pentru evaluarea performanței, eficienței și stării generale a acesteia. Fie că este vorba de electronice de larg consum, vehicule electrice sau sisteme de alimentare industriale, măsurarea rezistenței interne oferă informații cheie despre capacitățile de furnizare a energiei și potențialele defecțiuni.

Rezistența internă a unei baterii se referă la opoziția inerentă față de curgerea curentului în interiorul bateriei. Această rezistență provine din mai mulți factori, inclusiv conductivitatea electrolitului, calitatea electrozilor și designul bateriei și procesele de îmbătrânire. Rezistența internă totală a unei baterii este în general împărțită în două componente: rezistență ohmică și rezistența la polarizare.

• Rezistența ohmică este asociată cu constrângerile fizice și electronice ale materialelor, cum ar fi rezistența electrolitului și a conexiunilor electrozilor.
• Rezistența la polarizare, pe de altă parte, apare din cauza proceselor electrochimice, cum ar fi reacțiile la suprafața electrodului, mișcarea ionilor prin electrolit și transferul de sarcină la interfața electrod-electrolit.

Măsurarea rezistenței interne este crucială pentru evaluarea stării de sănătate și a performanței unei baterii. Rezistența internă ridicată nu numai că reduce eficiența bateriei, dar limitează și capacitatea acesteia de a furniza putere maximă, în special sub sarcină. Prin urmare, joacă un rol semnificativ în determinarea duratei de viață, a eficienței energetice și a stabilității termice a bateriei.

Metode de măsurare a rezistenței interne

Rezistența internă este măsurată în mod obișnuit folosind tehnici precum metoda spectroscopiei de impedanță sau metoda de încărcare cu curent continuu (CC).

• Metoda spectroscopiei de impedanță evaluează impedanța de curent alternativ a bateriei pe o gamă largă de frecvențe, oferind informații detaliate despre componentele rezistenței.
• Metoda de sarcină de curent continuu aplică o sarcină momentană bateriei și calculează rezistența împărțind căderea de tensiune la variația curentului.

Pentru a măsura cu precizie rezistența internă, se poate utiliza un multimetru digital sau un tester dedicat pentru baterii pentru evaluări de bază. Pentru măsurători mai avansate și precise, în special în cercetare și în medii industriale, se poate folosi un analizor de spectroscopie de impedanță electrochimică (EIS).

Metoda căderii de tensiune (DC Load Method)

Această metodă implică aplicarea unei sarcini cunoscute la baterie și măsurarea căderii de tensiune și a curentului. Rezistența internă se calculează folosind legea lui Ohm (R = ΔV / I), unde ΔV este variația de tensiune, iar I este curentul.

Mai exact, se măsoară tensiunea în circuit deschis (Voc) și tensiunea sub sarcină (Vsarcină), apoi Vsarcină este scăzută din Voc pentru a determina căderea de tensiune. Această valoare este împărțită la curentul de sarcină (Isarcină) folosind formula:

R_intern = (Voc - Vsarcină) / Isarcină

Pași pentru măsurarea rezistenței interne cu un multimetru (metoda tensiunii):

1. Asigurați-vă că multimetrul este complet funcțional și setat să măsoare rezistența sau tensiunea DC.
2. Rotiți discul multimetrului la modul de măsurare a tensiunii DC.
3. Măsurați tensiunea în circuit deschis (Voc) a bateriei.
4. Conectați o sarcină rezistivă cunoscută la baterie.
5. Măsurați tensiunea bateriei sub sarcină (Vsarcină).
6. Înregistrați curentul de sarcină (Isarcină) care curge prin rezistență.
7. Calculați rezistența internă folosind formula Rintern = (Voc - Vsarcină) / Isarcină.

Metoda impedanței AC (AC Impedance Spectroscopy)

Această metodă utilizează un semnal de curent alternativ cu o frecvență specifică pentru a măsura impedanța bateriei, care aproximează rezistența internă. Aceasta oferă informații mai detaliate despre diferitele componente ale rezistenței interne.

Factori care influențează rezistența internă

• Temperatura: Temperaturile mai ridicate reduc rezistența internă prin creșterea conductivității ionice.
• Starea de încărcare: Rezistența internă a unei baterii variază în funcție de starea sa de încărcare.
• Materialele electrozilor: Alegerea materialelor pentru electrozi, împreună cu proprietățile lor structurale și compoziționale, afectează direct rezistența internă.
• Electrolitul: Conductivitatea ionică a electrolitului joacă un rol esențial în determinarea rezistenței interne.
• Vârsta bateriei: Rezistența internă a unei baterii crește de obicei pe măsură ce bateria îmbătrânește, din cauza modificărilor chimice și a uzurii.
• Curentul de sarcină: Curenții diferiți pot duce la citiri variabile ale rezistenței.
• Tipul chimic: Diferite tipuri de substanțe chimice prezintă comportamente variabile de rezistență intrinsecă. Bateriile cu litiu, cum ar fi cele 18650, au în general o rezistență internă mai mică în comparație cu alte tipuri, cum ar fi bateriile cu plumb sau hidrură metalică nichel.

Factorii care pot determina creșterea rezistenței interne includ îmbătrânirea, ciclurile repetate de încărcare, expunerea la temperaturi ridicate și defectele de fabricație.

Importanța măsurării rezistenței interne

Măsurarea rezistenței interne este crucială deoarece oferă informații valoroase despre starea de sănătate, eficiența și performanța unei baterii. O rezistență internă mai mare semnifică adesea îmbătrânirea, electrolitul degradat sau celulele deteriorate, ceea ce poate duce la o capacitate și o putere reduse.

Pentru bateriile litiu-ion, rezistența internă scăzută permite rate mari de descărcare a energiei, fiind esențială pentru aplicațiile care necesită o furnizare rapidă de energie. În cazul bateriilor cu plumb-acid, monitorizarea rezistenței interne ajută la prezicerea nevoilor de întreținere și la detectarea sulfatării sau a degradării plăcilor.

Rezistența internă a bateriilor cu plumb este un parametru critic care determină eficiența operațională și starea lor de funcționare. Monitorizarea rezistenței interne oferă informații despre starea bateriei. O rezistență internă scăzută indică un transfer eficient de energie, în timp ce o creștere poate semnala potențiale probleme, inclusiv acumularea de sulfatare sau coroziunea plăcilor.

Testarea rezistenței interne este esențială pentru mentenanța predictivă, permițând detectarea timpurie a defecțiunilor. Prin analizarea tendințelor, tehnicienii pot aborda proactiv degradarea, atenuând riscurile de defecțiune și asigurând funcționarea fiabilă a sistemelor critice.

Aplicații specifice

• Baterii auto: Pentru a măsura rezistența internă a bateriilor auto, se folosește un tester de baterii specializat sau un multimetru capabil să efectueze teste de impedanță AC. Testerele moderne simplifică această sarcină oferind citiri automate pentru rezistență și starea generală a bateriei. Este esențial ca bateria să fie complet încărcată înainte de testare.
• Baterii cu plumb-acid: Măsurătorile de rezistență sunt esențiale pentru determinarea stării de sănătate a bateriilor cu plumb utilizate în mod obișnuit în sistemele auto, industriale și de alimentare neîntreruptibilă (UPS).
• Baterii litiu-ion: Utilizate frecvent în electronicele portabile și vehiculele electrice, bateriile litiu-ion beneficiază de măsurători ale rezistenței pentru a monitoriza dezechilibrul celulelor, îmbătrânirea sau riscurile potențiale de fluctuație termică.

Definiții cheie

• Rezistența internă a unei baterii este rezistența din interiorul bateriei care împiedică curgerea curentului. Este crucială deoarece afectează eficiența și performanța bateriei.
• Pentru a calcula rezistența internă folosind metoda tensiunii, se măsoară tensiunea în circuit deschis și tensiunea bateriei sub sarcină.
• O rezistență cunoscută este utilizată pentru a crea o sarcină controlată pe baterie, permițându-vă să măsurați căderea de tensiune și curentul sarcinii.
• Un voltmetru este esențial pentru măsurarea precisă a tensiunii bateriei, atât în circuit deschis, cât și în condiții de sarcină.
• Dimensiunea bateriei poate afecta măsurătorile rezistenței interne, deoarece bateriile mai mari au de obicei o rezistență internă mai mică în comparație cu cele mai mici, datorită capacității și construcției lor mai mari.
• Metodele de testare fiabile pentru măsurarea rezistenței interne includ metoda căderii de tensiune, metoda întreruperii curentului și utilizarea unor testere de baterii specializate.

Tensiunea electrică sau voltajul între două puncte ale unui circuit electric este diferența de potențial între cele două puncte și este proporțională cu energia necesară deplasării de la un punct la celălalt a unei sarcini electrice. Într-un sistem hidraulic, energia cinetică necesară pentru mișcarea apei este egală cu produsul dintre presiunea dinamică și volumul apei deplasate. În mod similar, într-un circuit electric, energia electrică necesară pentru a deplasa electronii prin intermediul generatorului electric este egală cu presiunea electrică înmulțită cu cantitatea de electricitate corespunzătoare numărului de electroni deplasați.
