Tranzistorul bipolar, cunoscut și sub denumirea de BJT (Bipolar Junction Transistor), este un dispozitiv semiconductor fundamental în electronică, alcătuit dintr-o succesiune de trei zone semiconductoare, fie de tip N și P intercalate (NPN), fie de tip P și N intercalate (PNP). Aceste dispozitive cu trei terminale pot funcționa fie ca amplificatoare, fie ca comutatoare electronice. Conducția în tranzistorul bipolar este realizată de două tipuri de purtători de sarcină electrică: electronii (sarcină negativă) și golurile (sarcină pozitivă), de unde și denumirea de "bipolar".
Din punct de vedere funcțional, un tranzistor poate fi comparat cu un robinet într-o instalație mecanică, permițând controlul unui curent mare printr-un curent de comandă mai mic. Tranzistorii sunt utilizați atât în circuitele electronice digitale, cât și în cele analogice, în principal pentru a amplifica sau a transmite un semnal electric.
Structura și Tipuri de Tranzistori Bipolari

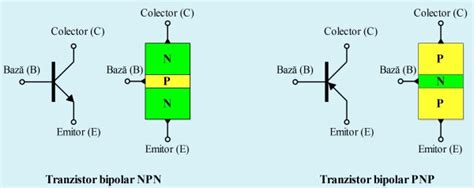

În esență, un tranzistor bipolar este o pastilă de siliciu sau germaniu dopată astfel încât să se creeze trei straturi cu dopări diferite, rezultând două joncțiuni PN. Această structură dă naștere la două categorii principale de tranzistori:
- Tranzistori NPN: Zona centrală (baza) este dopată cu elemente "acceptoare" (tip P), iar zonele exterioare (emitorul și colectorul) sunt dopate cu elemente "donore" (tip N).
- Tranzistori PNP: Zona centrală (baza) este dopată cu elemente "donore" (tip N), iar zonele exterioare (emitorul și colectorul) sunt dopate cu elemente "acceptoare" (tip P).
Pentru a obține efectul de amplificare specific tranzistorului, este esențial ca grosimea zonei de bază (B) să fie foarte mică, permițând celor două joncțiuni să nu funcționeze independent. În plus, pentru o funcționare corectă, concentrația de impurități diferă în cele trei regiuni. Zonele exterioare, emitorul (E) și colectorul (C), sunt dopate cu impurități de același tip. Emitorul (E) este mai puternic dopat, în timp ce colectorul (C) are o dopare mai slabă, dar o lățime mult mai mare.
Datorită modului de realizare, apar două joncțiuni PN: joncțiunea emitor-bază (EB) și joncțiunea bază-colector (BC), care pot fi asimilate cu două diode semiconductoare.
Principiul de Funcționare
Funcționarea tranzistorului se bazează pe controlul curentului care trece prin joncțiunea bază-emitor (polarizată direct) asupra curentului care circulă între colector și emitor (polarizată invers). Mai exact, într-un tranzistor NPN, o tensiune pozitivă aplicată bazei față de emitor polarizează direct joncțiunea bază-emitor. Acest lucru determină o injecție masivă de electroni din emitor în baza, care este foarte subțire. Majoritatea acestor electroni traversează baza și pătrund în regiunea colectorului, unde sunt accelerați de câmpul electric creat de polarizarea inversă a joncțiunii bază-colector.
Astfel, un curent mic aplicat la bază (IB) poate controla un curent mult mai mare care circulă între colector și emitor (IC). Această proprietate stă la baza funcției de amplificare a tranzistorului. Când tranzistorul este conectat pe fiecare terminație la un potențial din ce în ce mai mare de la stânga la dreapta, în cazul tranzistorului NPN, polarizarea directă a joncțiunii n-p (prima, de la stânga la dreapta) și polarizarea inversă a joncțiunii p-n (a doua) asigură ca majoritatea electronilor care intră în baza să ajungă în colector.
Tranzistorii sunt, prin urmare, regulatori de curent controlați în curent.
Tranzistori, cum funcționează?
Parametrii Cheie ai Tranzistorului Bipolar
Performanța și caracteristicile unui tranzistor bipolar sunt definite de o serie de parametri:
- Beta (β) sau hfe: Reprezintă câștigul de curent DC al dispozitivului și este definit ca raportul dintre curentul de colector (IC) și curentul de bază (IB): β = IC / IB. Valoarea lui β poate varia de la aproximativ 20 pentru tranzistoarele de putere, la peste 1000 pentru tranzistoarele de înaltă frecvență. Beta nu are unități, fiind un raport.
- Alpha (α): Reprezintă câștigul de curent de la emitor la colector și este definit ca raportul Ic/IE. Deoarece curentul de emitor (IE) este suma curentului de bază (IB) și a curentului de colector (IC), valoarea lui α este foarte apropiată de 1 (între 0,950 și 0,999 pentru tranzistoarele de semnal de joasă putere).
Relația dintre acești parametri este dată de:
α = β / (β + 1)
β = α / (1 - α)
Este important de menționat că valoarea lui β nu rămâne constantă pentru toate condițiile de operare și poate varia cu temperatura și curentul de colector.
Regimuri de Funcționare
Un tranzistor bipolar poate opera în mai multe regimuri distincte, în funcție de polarizarea joncțiunilor sale:
- Regimul Activ Normal: Joncțiunea emitor-bază (EB) este polarizată direct, iar joncțiunea bază-colector (BC) este polarizată invers. În acest regim, tranzistorul funcționează ca amplificator.
- Regimul de Blocare (Cut-off): Ambele joncțiuni, EB și BC, sunt polarizate invers. Curentul prin tranzistor este minim (de ordinul nanoamperilor), determinat de purtătorii minoritari generați termic. Tranzistorul se comportă ca un întrerupător deschis.
- Regimul de Saturație: Ambele joncțiuni, EB și BC, sunt polarizate direct. Curenții sunt limitați în principal de circuitul exterior. Tranzistorul se comportă ca un întrerupător închis, permițând trecerea unui curent maxim (curent de saturație), determinat de circuitul extern (de exemplu, rezistența de sarcină și tensiunea de alimentare).
Configurații Comune ale Tranzistorului
Tranzistorul bipolar poate fi configurat în trei moduri de bază, în funcție de terminalul care este comun atât circuitului de intrare, cât și celui de ieșire:
-

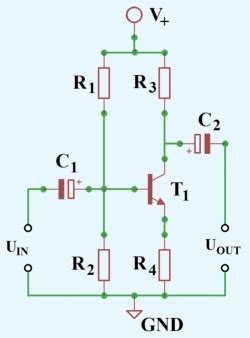

Configurația Emitor Comun (EC)
Semnalul de intrare se aplică la bază, iar rezistența de sarcină este conectată între colector și emitor. Emitorul este comun ambelor circuite. Această configurație oferă un câștig mare de tensiune și curent, semnalul de ieșire fiind în antifază cu cel de intrare. Este frecvent utilizată în circuite audio și ca amplificator de clasă A.
-
Configurația Bază Comună (BC)
Semnalul de intrare se aplică la emitor, iar sarcina este conectată la colector, cu baza comună. Această configurație are o impedanță de intrare redusă și o impedanță de ieșire mare, cu un câștig de curent apropiat de unitate. Este utilizată în aplicații de înaltă frecvență, unde previne auto-oscilația.
-
Configurația Colector Comun (CC)
Semnalul de intrare se aplică la bază, iar sarcina este conectată la emitor, cu colectorul comun. Această configurație oferă un câștig de tensiune apropiat de unitate și un câștig de curent mare, având o impedanță de intrare ridicată și o impedanță de ieșire scăzută. Este utilizată în circuitele de adaptare de impedanță și pentru stabilizarea surselor de alimentare.
Aplicații ale Tranzistorilor Bipolari
Tranzistorii bipolari sunt componente esențiale în numeroase aplicații electronice:
- Amplificatoare: De la amplificatoare audio de putere, la preamplificatoare pentru semnale slabe, tranzistorii joacă un rol crucial în creșterea amplitudinii semnalelor electrice.
- Comutatoare Electronice: În circuitele digitale, tranzistorii acționează ca întrerupătoare rapide, permițând implementarea porților logice și a circuitelor integrate.
- Regulatoare de Tensiune: Tranzistorii, adesea în combinație cu diode Zener, sunt utilizați pentru a menține o tensiune de ieșire constantă, independent de variațiile tensiunii de intrare sau ale sarcinii.
- Oscilatoare: Tranzistorii pot fi folosiți pentru a genera semnale periodice, esențiale în multe sisteme de comunicații și generatoare de semnale.
- Detectoare de Lumină: În combinație cu celule solare, tranzistorii pot amplifica semnalul generat de lumină, permițând crearea de circuite sensibile la lumină.
Caracteristici și Considerații Practice
Tranzistorii bipolari au o serie de caracteristici importante de luat în considerare în proiectarea circuitelor:
- Tensiunea de Polarizare Bază-Emitor (VBE): Pentru dispozitivele de siliciu, este necesară o tensiune de aproximativ 0.7V pentru a polariza direct joncțiunea bază-emitor și a iniția conducția.
- Căderea de Tensiune Colector-Emitor în Saturație (VCEsat): Atunci când tranzistorul este complet deschis (saturat), există o mică tensiune reziduală între colector și emitor, de obicei între 0.1V și 0.5V.
- Puterea Disipată: Tranzistorii disipă putere sub formă de căldură, iar această putere nu trebuie să depășească limita maximă specificată de producător pentru a evita deteriorarea.
- Deriva Termică: Parametrii tranzistorului pot varia cu temperatura, iar în anumite configurații, acest lucru poate duce la instabilitatea circuitului. Se folosesc tehnici precum reacția negativă pentru a minimiza aceste efecte.
Linia de sarcină este un instrument grafic esențial în analiza funcționării tranzistorului, permițând vizualizarea punctelor de operare posibile în funcție de curentul de bază și tensiunea colector-emitor. Setarea corectă a punctului de operare quiescent (Q) este crucială pentru a asigura funcționarea liniară a amplificatorului.
