Dimensionarea corectă a sistemelor de manipulare a fluidelor este esențială pentru o funcționare eficientă și fiabilă. Un aspect crucial în acest proces este înțelegerea modului în care diametrul conductei influențează pierderile de sarcină, un fenomen care afectează direct performanța sistemului de pompare și circulație.
Importanța Calculării Pierderilor de Sarcină
Pierderea de presiune, cunoscută și sub denumirea de pierdere de sarcină, reprezintă reducerea presiunii fluidului pe măsură ce acesta se deplasează printr-o conductă. Această pierdere este cauzată de rezistența la curgere, generată de interacțiunea fluidului cu suprafața interioară a conductei, precum și de prezența fitingurilor, valvelor și coturilor în sistem.
Calcularea precisă a pierderii de presiune este fundamentală pentru proiectarea și operarea eficientă a oricărui sistem de manipulare a fluidelor. Aceasta permite inginerilor și operatorilor să se asigure că pompele și alte echipamente sunt dimensionate corespunzător pentru a menține debitele și presiunile dorite în întregul sistem.
Consecințele Subestimării Pierderilor de Sarcină
O judecată greșită asupra pierderii de presiune poate genera multiple probleme. Subestimarea acesteia poate duce la o subdimensionare a pompei, rezultând debite și presiuni insuficiente la capetele conductelor. De asemenea, calculările inexacte pot contribui la o uzură crescută a componentelor sistemului, deoarece acesta încearcă să compenseze rezistența neașteptată.
Determinarea Parametrilor Sistemului de Pompare
În contextul instalării sau înlocuirii unei pompe, determinarea debitului necesar este un pas inițial. Instrumente precum calculatorul Verder Liquids permit determinarea punctului de funcționare al pompei. Acest calculator poate fi utilizat pentru o evaluare de bază a unei noi pompe, ca instrument de rezolvare a problemelor legate de debite insuficiente sau pentru auditul energetic al sistemelor de pompare existente.
Prin introducerea unor parametri de bază precum debitul, densitatea și vâscozitatea fluidului, alături de lungimea și diametrul traseului, se pot calcula date esențiale precum NPSH (Net Positive Suction Head), pierderea de sarcină în conducte, viteza la partea de aspirație și presiunea. Aceste informații sunt vitale pentru proiectarea unor sisteme de manipulare a fluidelor mai eficiente și mai fiabile, minimizând riscurile de erori și asigurând performanța optimă a sistemului.

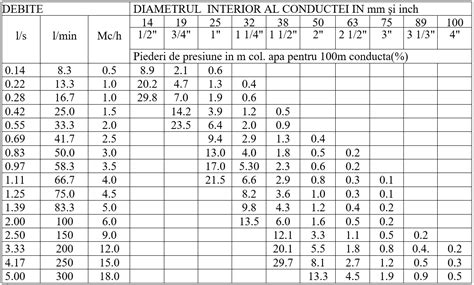

Impactul Diametrului Conductei asupra Debitul Fluidului
Diametrul conductei exercită o influență semnificativă asupra debitului unui fluid. În fluxul laminar, debitul este direct proporțional cu a patra putere a razei conductei, conform ecuației Poiseuille:
Q = (\frac{\pi r^4 \delta p}{8 \mu l})
unde:
- Q este debitul
- r este raza conductei
- $\delta p$ este diferența de presiune pe capetele conductei
- $\mu$ este vâscozitatea dinamică a fluidului
- l este lungimea conductei
Această formulă demonstrează că o dublare a diametrului conductei (și, implicit, a razei) conduce la o creștere de 16 ori a debitului, presupunând ceilalți factori constanți. În fluxul turbulent, relația este mai complexă, dar principiul general rămâne valabil: o conductă cu diametru mai mare oferă o rezistență mai mică la curgerea fluidului, permițând un volum mai mare de fluid să treacă pe unitate de timp.
Aplicații Specifice în Sisteme de Încălzire și Instalații Sanitare
Sisteme de Încălzire
În sistemele de încălzire, alegerea diametrului conductei este esențială pentru asigurarea unui transfer eficient de căldură și a unei circulații adecvate a fluidului de încălzire. Utilizarea unei conducte cu un diametru excesiv de mare poate crește costul inițial al sistemului, în timp ce o țeavă cu diametru mic poate restricționa debitul, ducând la un transfer de căldură insuficient și la încălzire neuniformă. De asemenea, un diametru mic mărește căderea de presiune, necesitând o pompă mai puternică.
Sisteme de Instalații Sanitare
În instalațiile sanitare, o conductă cu diametru mai mare asigură un debit suficient de apă pentru a satisface nevoile zilnice ale unei gospodării. În aplicațiile comerciale, cum ar fi hotelurile sau clădirile de birouri, alegerea diametrului conductei este și mai critică pentru a garanta funcționarea optimă a sistemului.
Conductele Multistrat (PERT/Aluminiu/PERT)
Conductele multistrat, compuse dintr-o structură care combină polietilena rezistentă la temperatură ridicată (PERT) cu aluminiu, oferă avantaje semnificative în ceea ce privește debitul și performanța generală a sistemului. Suprafața interioară netedă a acestor conducte reduce frecarea, diminuând rezistența la fluxul de fluid. Mai mult, acestea posedă proprietăți excelente de izolare termică.
La selectarea diametrului corect al unei conducte multistrat pentru o aplicație specifică, este necesară luarea în considerare a mai multor factori. Consultarea unui inginer profesionist sau a unui expert tehnic este recomandată pentru a face alegerea optimă.
Considerații Suplimentare privind Fluxul Fluidelor
Atunci când se cunosc rugozitatea pereților interiori, diametrul interior, lungimea conductei, fitingurile, elevațiile și debitul, programele specializate pot calcula căderea de presiune în conductă.
În cazul fluidelor cu suprafață liberă, care nu se află sub presiune atmosferică, se pot utiliza metode specifice, cum ar fi formula Manning, care include un coeficient de corecție în funcție de tipul de canal sau rezervor.
Debitul de golire al unui rezervor printr-un orificiu sau ajutaj depinde de diametrul orificiului, de tipul acestuia și de nivelul lichidului din rezervor. Adăugarea unui ajutaj poate reduce debitul, cu excepția cazului în care acesta este relativ scurt. Pe măsură ce rezervorul se goleşte, nivelul lichidului scade, reducând debitul prin ajutaj.
Determinarea debitului de curgere
Fiecare model de calcul are o metodă proprie pentru determinarea debitului de apă, luând în considerare factori precum accelerația gravitațională (g) și pierderea de sarcină (h).
